Vad är noggrannhetsintervallet för en typisk CNC-ytslipmaskin?

Vad är noggrannhetsintervallet för en typisk CNC-ytslipmaskin?

Som leverantör av CNC-ytslipmaskiner har jag haft många förfrågningar om noggrannhetsintervallet för dessa anmärkningsvärda utrustningar. CNC-ytslipmaskiner är hjärtat av precisionstillverkning, som används inom ett brett spektrum av industrier från flyg- och bilindustrin, och från tillverkning av verktyg och formverktyg till produktion av medicintekniska produkter. Att förstå deras noggrannhetsområde är avgörande för både tillverkare och köpare för att säkerställa att slutprodukterna uppfyller de begärda specifikationerna.

Förstå grunderna för CNC-ytslipmaskiner

Innan du går in i noggrannhetsområdet är det viktigt att förstå vad en CNC-ytslipmaskin är. ACNC ytslipmaskinär en dator - numeriskt - styrd enhet som använder en slipskiva för att avlägsna material från ytan på ett arbetsstycke. CNC-systemet möjliggör exakt kontroll av slipskivans rörelse, hastighet och tryck, vilket möjliggör mycket exakta och repeterbara slipoperationer.

Faktorer som påverkar noggrannheten hos CNC-ytslipmaskiner

Flera faktorer påverkar noggrannheten hos en CNC-ytslipmaskin. Dessa inkluderar maskinens mekaniska design, kvaliteten på dess komponenter, kontrollsystemet och driftsmiljön.

1. Mekanisk design: En väldesignad maskin med styv struktur kan minimera vibrationer under slipningsprocessen. Vibrationer kan orsaka ojämnheter på arbetsstyckets yta, vilket minskar noggrannheten i slipoperationen. Till exempel ger en maskin med en kraftig gjutjärnsbas bättre stabilitet jämfört med en lättare ram.
2. Komponentkvalitet: Kvaliteten på slipskivan, spindeln och linjära styrningarna påverkar noggrannheten avsevärt. Högkvalitativa slipskivor bibehåller sin form och skärpa under längre perioder, vilket säkerställer konsekvent materialborttagning. En högprecisionsspindel med lågt utlopp säkerställer att slipskivan roterar exakt, medan högkvalitativa linjära styrningar ger mjuk och exakt rörelse av sliphuvudet och arbetsstyckets bord.
3. Styrsystem: CNC-styrsystemet är maskinens hjärna. Ett sofistikerat kontrollsystem kan exakt positionera slipskivan och arbetsstycket, kompensera för eventuell termisk expansion eller sammandragning och justera slipparametrarna i realtid. Avancerade styrsystem erbjuder även funktioner som interpolation, vilket möjliggör komplexa slipbanor med hög noggrannhet.
4. Driftmiljö: Temperatur, luftfuktighet och damm kan alla påverka noggrannheten hos en CNC-ytslipmaskin. Temperaturvariationer kan till exempel få maskinkomponenterna att expandera eller dra ihop sig, vilket leder till dimensionsförändringar i arbetsstycket. Därför är det tillrådligt att använda maskinen i en kontrollerad miljö med stabila temperatur- och luftfuktighetsnivåer.

Typiskt noggrannhetsområde

Noggrannhetsintervallet för en typisk CNC-ytslipmaskin kan klassificeras i flera kategorier: dimensionsnoggrannhet, ytfinish och geometrisk noggrannhet.

1. Dimensionell noggrannhet:
   • När det gäller dimensionell noggrannhet kan en standard CNC ytslipmaskin uppnå en dimensionell tolerans på ±0,005 mm till ±0,01 mm. Detta innebär att arbetsstyckets slutmått kommer att ligga inom detta område av de önskade måtten. High-end maskiner, å andra sidan, kan uppnå ännu högre noggrannhet, med dimensionella toleranser så låga som ±0,001 mm. Till exempel, vid tillverkning av precisionsformar, krävs ofta en dimensionsnoggrannhet på ±0,001 mm för att säkerställa en perfekt passning av formkomponenterna.
2. Ytfinish:
   • Ytfinish är en annan viktig aspekt av noggrannhet. Ytfinishen på ett arbetsstycke mäts i termer av grovhet, vanligtvis uttryckt i mikrometer (μm). En typisk CNC-ytslipmaskin kan uppnå en ytråhet (Ra) på 0,2 μm till 0,8 μm. Denna nivå av ytfinish är lämplig för många allmänna applikationer. Men för applikationer där en spegelliknande finish krävs, såsom vid tillverkning av optiska komponenter eller högprecisionslager, kan speciella sliptekniker och maskiner uppnå en ytjämnhet på mindre än 0,1 μm.
3. Geometrisk noggrannhet:
   • Geometrisk noggrannhet hänvisar till noggrannheten i formen och orienteringen av arbetsstycket. Detta inkluderar planhet, parallellitet och vinkelräthet. En typisk CNC-ytslipmaskin kan uppnå en planhetstolerans på ±0,005 mm per 100 mm av arbetsstyckets längd. För parallellitet och vinkelräthet kan toleransen vara inom ±0,002 mm per 100 mm. Dessa nivåer av geometrisk noggrannhet är avgörande i applikationer där flera komponenter måste monteras exakt.

Applikationer och noggrannhetskrav

Olika branscher har olika noggrannhetskrav för CNC-ytslipmaskiner.

1. Flyg- och rymdindustrin: Inom flygindustrin, där säkerhet och prestanda är av yttersta vikt, krävs komponenter med hög precision. Till exempel måste turbinbladen ha extremt exakta dimensioner och ytfinish för att säkerställa effektiv motordrift. Noggrannhetskraven i denna industri kräver ofta dimensionstoleranser på mindre än ±0,005 mm och ytjämnhet på mindre än 0,1 μm.
2. Fordonsindustrin: Bilindustrin kräver också komponenter med hög noggrannhet, särskilt för motordelar, transmissionskomponenter och bromssystem. Även om noggrannhetskraven inte är lika stränga som inom flygindustrin, krävs vanligtvis dimensionstoleranser på ±0,01 mm och ytjämnhet på 0,2 μm till 0,8 μm.
3. Medicinsk utrustningsindustri: Medicinsk utrustning som kirurgiska instrument och implantat måste tillverkas med hög precision för att säkerställa patientsäkerhet och korrekt funktionalitet. Noggrannhetskraven i denna industri liknar dem inom flygindustrin, med strikta krav på dimensioner och ytfinish.

Vårt företags erbjudanden

På vårt företag erbjuder vi ett brett utbud avCNC ytslipmaskinersom kan uppfylla olika noggrannhetskrav. Våra maskiner är designade med den senaste tekniken och högkvalitativa komponenter för att säkerställa maximal noggrannhet och tillförlitlighet.

Vi erbjuder ocksåAutomatisk ytslipmaskinmodeller som ger ökad produktivitet och konsekvens. Dessa automatiska maskiner är utrustade med avancerade lastnings- och lossningssystem, vilket möjliggör kontinuerlig drift med minimal operatörsingripande.

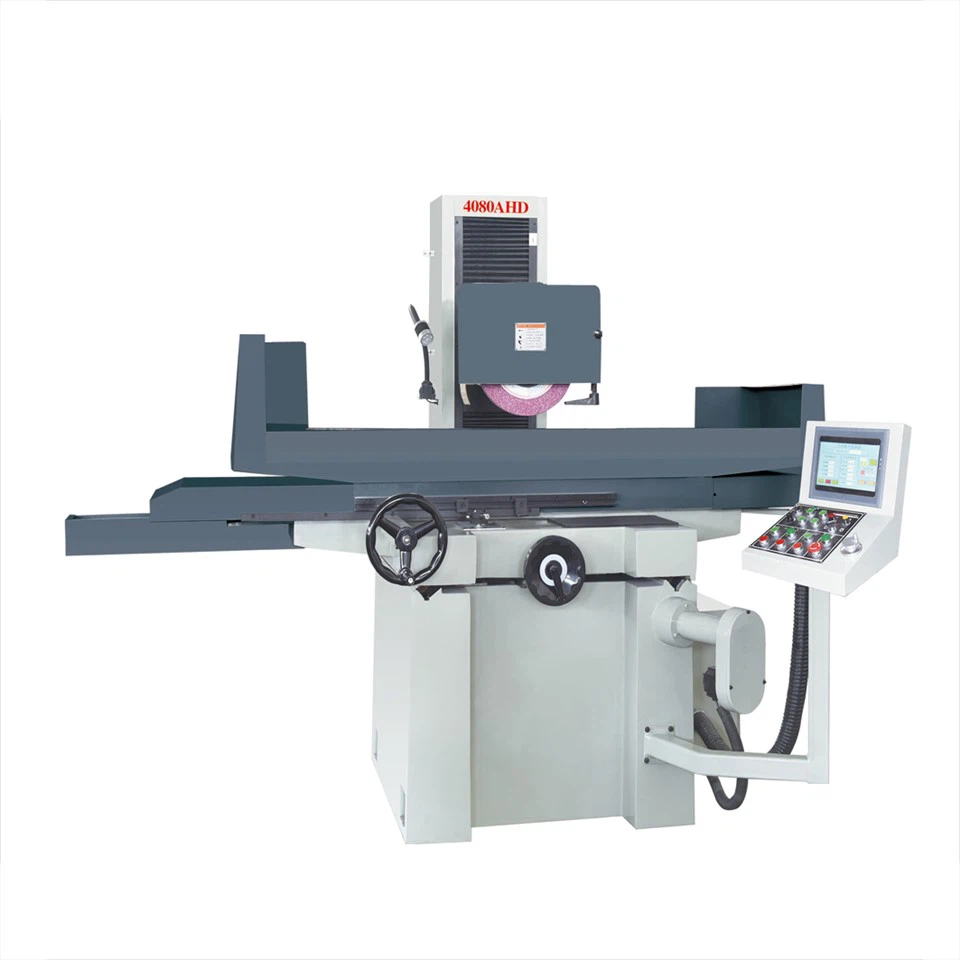

Dessutom vårCNC Centerless slipmaskinär lämplig för slipning av cylindriska arbetsstycken med hög noggrannhet. Den kan uppnå utmärkt rundhet och rakhet, vilket gör den idealisk för applikationer som produktion av skaft och stavar.

Kontakta oss för dina slipbehov

Om du är på marknaden för en CNC-ytslipmaskin och behöver förstå vilken maskin som kan uppfylla dina specifika noggrannhetskrav, är vi här för att hjälpa dig. Vårt team av experter kan ge dig detaljerad information om våra produkter, erbjuda teknisk support och hjälpa dig att välja rätt maskin för din applikation. Oavsett om du är en liten verkstad eller en storskalig tillverkningsanläggning har vi lösningen för dig. Kontakta oss idag för att starta en diskussion om dina slipbehov och låt oss hjälpa dig att uppnå högsta precision i dina tillverkningsprocesser.

Referenser

• "Precision Grinding Technology" av John Doe
• "CNC Machining Handbook" av Jane Smith
• Industrin rapporterar om CNC-ytslipmaskiner från ledande marknadsundersökningsföretag.
